Perspectiva cónica oblicua, fundamentos
La perspectiva cónica oblicua es sin duda el sistema descriptivo que consigue una
representación de los objetos más parecida a la realidad. Podríamos considerar dos tipos diferentes de perspectiva cónica, la frontal y la oblicua. Es esta última la que con más fidelidad representa cualquier pieza y, precisamente por eso, la más utilizada en el diseño arquitectónico.
La perspectiva cónica no trata de representar los objetos como son geométricamente, sino como los vemos desde un determinado punto de vista.
El sistema cónico de representación se compone de los siguientes elementos :
Punto de vista (V). Es el punto que coincide con el ojo del observador.
Plano de Cuadro (PC). Sobre él se proyecta el objeto. Es un plano vertical y se puede colocar entre el observador y el objeto, en el objeto o por detrás del objeto.
Punto principal (PP). Es la proyección ortogonal del punto de vista sobre el plano del dibujo. Indica la altura del campo visual del observador y determina la altura de la línea de horizonte.
Plano geometral (PG). Sobre él se sitúan los objetos que se van a representar.
Línea de tierra (LT). Es la intersección del PC con el PG. Es la línea que nos marca el lugar más cercano al observador. Es el único sitio donde podemos medir magnitudes reales pues, a partir de ella consideramos que los objetos representados se retiran de nosotros y, por lo tanto, comienzan a verse afectados por el coeficiente de reducción.
Línea de horizonte (LH). Es la intersección del PC con el plano que contiene a la línea del Horizonte, generalmente se sitúa a la altura de los ojos del ser humano. Se traza paralela a la línea de tierra y a la altura del punto principal.
Puntos de fuga o focos. Es un punto en el infinito situado en la línea de horizonte. Son los extremos del campo visual que forman un ángulo con el PV, que generalmente es de 90º. Suelen nombrarse F y F' o bien M y N.
Puntos métricos, medidores o puntos de distancia. Suelen llamarse D y D' o M y M'. Se encuentran en la línea de horizonte a izquierda y derecha del punto principal PP. Se hallan en la intersección de los arcos formados con la línea de horizonte (LH) cuyos radios son PV-F y PV-F' respectivamente. Nos sirven para encontrar la distancia o factor de proporcionalidad de los puntos alejados del Plano del Cuadro (PC) en función de su medida real.

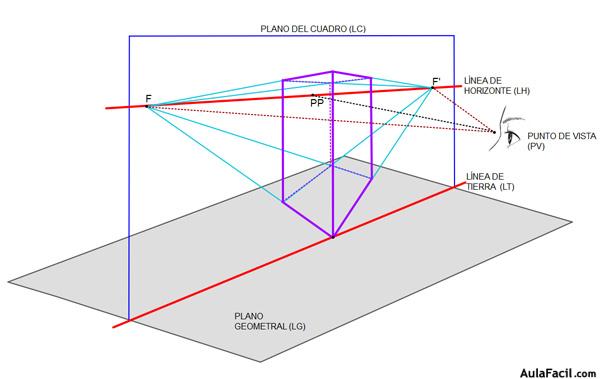

El sistema cónico oblicuo con todos sus elementos queda definido en el área de dibujo, para su desarrollo, de la siguiente forma.
