Terminar el dibujo, acotar y texto

Para finalizar vamos a terminar de acotar e introducir un texto en el dibujo. Empezamos con la acotación lineal...

...seguimos con las cotas alineadas (inclinadas)...

...ahora las cotas angulares...

...y por fin las cotas de radios y círculos...

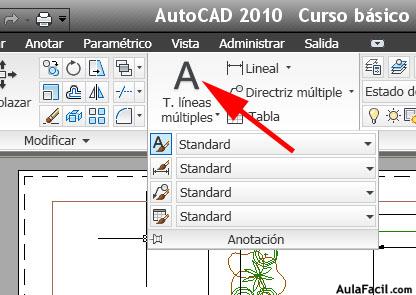

Ahora introduciremos un texto pero antes cambiaremos la escala, seleccionamos el icono de “estilo de texto”...

… en el recuadro altura ponemos 7, esta medida es un factor de escala que variaremos según el tamaño de letra que queramos imprimir.

Ahora aceptamos y seleccionamos el comando texto...

… y escribimos en la base de nuestro plano.

Aquí termina el curso de “autocad básico avanzado” que es la continuación del primer curso de “autocad básico”. Estos dos cursos completan un ciclo y son la base fundamental para avanzar en otros aspectos de este extenso programa.
