Comando Arco
Un arco puede crearse de distintas formas. El método predeterminado consiste en especificar tres puntos, un punto inicial, un segundo punto en el arco y un punto final.
De igual manera, puede especificar el ángulo incluido, el radio, la dirección y la longitud de cuerda de los arcos. La cuerda de un arco es una línea recta entre dos puntos finales.
Comando: _arc

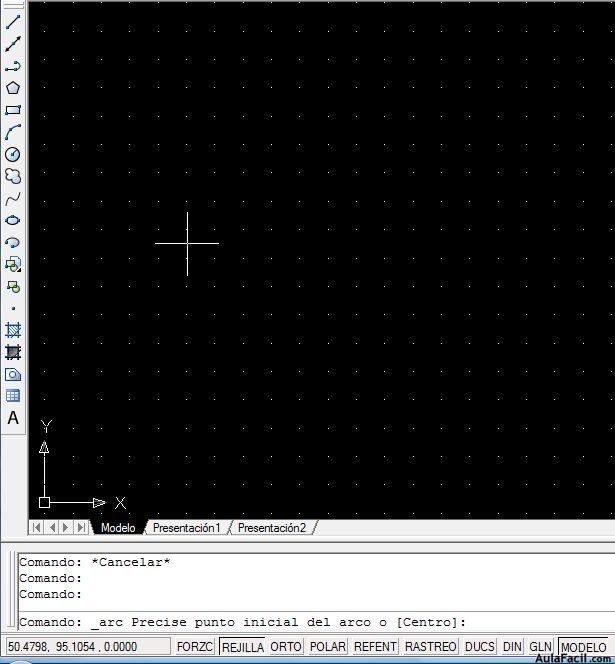

Precise punto inicial del arco o [Centro]: para el primer punto vamos a hacer clic en cualquier punto en el área de trabajo.
Precise segundo punto de arco o [Centro/Final]: para el segundo punto vamos a hacer clic en cualquier punto en el área de trabajo.

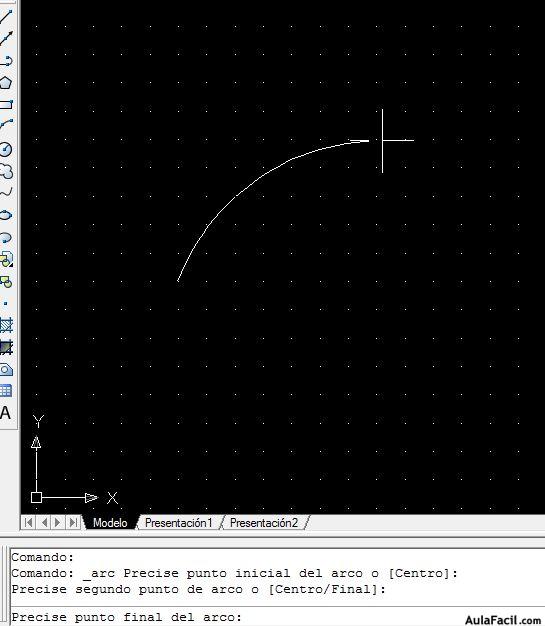

Precise punto final del arco: para el tercer punto damos clic en un punto del área de trabajo de nuestra preferencia considerando el arco que estamos formando.
Ademas contamos con varias opciones para trazar un arco, considerando los puntos o datos que tengamos; para ello debemos ir a la barra de menús, opción dibujar, submenú arco.
Ejemplo
Dibujar un arco, con la opción: inicio, centro, final
Comando: _arc
Precise punto inicial del arco o [Centro]: damos click en el primer punto
Precise segundo punto de arco o [Centro/Fin]: _c precise punto central del arco:damos clic en el segundo punto.
Precise puno final del arco o [ángUlo/Longitud de cuerda]: damos clic en el tercer punto.
