Sistemas de Coordenadas

AutoCAD utiliza un sistema de coordenadas cartesiano llamado Sistema de Coordenadas Universales (UCS) Un sistema de coordenadas cartesiano utiliza tres ejes, X,Y y Z, para determinar la ubicación de los puntos en el espacio bi y tridimensional. Al empezar a dibujar se encuentra automáticamente en UCS.

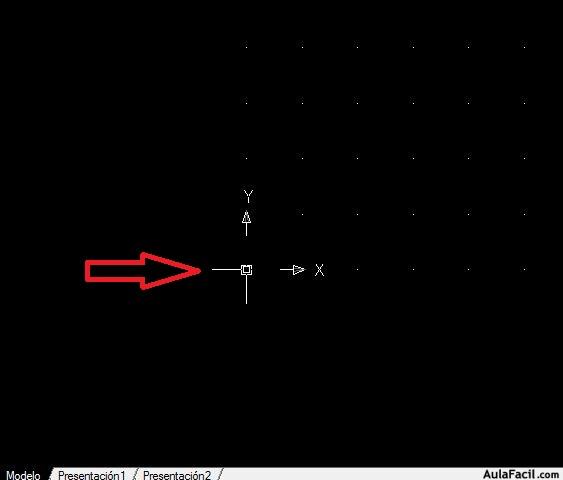

Ubicación del icono UCS

AutoCAD coloca el icono en el punto de origen del UCS en la esquina inferior izquierda del espacio de trabajo, al ubicarnos en él con el cursor este cambiará y aparecerá en forma de CRUZ.

COORDENADAS ABSOLUTAS X,Y

Las coordenadas absolutas son aquellas que toman como punto de partida la coordenada 0,0 del espacio de trabajo.

Para escribir coordenadas absolutas, se introduce un valor en X,Y con respecto al 0,0 de origen, y así todos los valores que se introduzcan van respecto al 0,0

Ejemplo: vamos a dibujar un cuadro de 6 x 4 unidades

Comando: ._line

Precise primer punto: digitamos el punto 2,2 y pulsamos ENTER (esto quiere decir que estamos en X a 2 unidades con respeto al 0, y 2 unidades en Y con respecto 0)

Precise siguiente punto o [desHacer ]: 8,2
Precise siguiente punto o [desHacer]: 8,6
Precise siguiente punto o [Cerrar/desHacer]: 2,6
Precise siguiente punto o [Cerrar/desHacer]: Cerrar

Nota: En las especificaciones de los comandos las letras que se encuentran en mayuscula son las que debemos escribir en la barra de comando para activar el comando
