Gráficos: Ejes (I)
GRÁFICOS: EJES
1.- Mostrar / Quitar ejes
Cuando insertamos un gráfico en Excel por defecto vienen los valores de los ejes verticales y horizontales.
![IM 23 GRAFICOS 123 IM 23 GRAFICOS 123](/uploads/cursos/5862/22501_im-23-graficos_123.es.jpg)
Estos ejes los podemos mantener o quitar.
![IM 23 GRAFICOS 124 IM 23 GRAFICOS 124](/uploads/cursos/5862/22502_im-23-graficos_124.es.jpg)
Incorporar o quitar ejes lo podemos gestionar:
a.- Desde el Menú Inmediato (haciendo click con el botón izquierdo dentro del gráfico). Hacemos click en el símbolo suma. En la ventana que se abre aparece el elemento “Ejes”: si lo marcamos incorporamos los ejes al gráfico; si lo desmarcamos, quitamos los ejes.
![IM 23 GRAFICOS 125 IM 23 GRAFICOS 125](/uploads/cursos/5862/22503_im-23-graficos_125.es.jpg)
Si tan sólo queremos que figure el eje vertical o el eje horizontal vemos que a la derecha de “Ejes” aparece una flechita; al desplegarla se abre una ventana que nos da la opción de elegir individualmente que ejes nos interesa incorporar al gráfico.
![IM 23 GRAFICOS 126 IM 23 GRAFICOS 126](/uploads/cursos/5862/22504_im-23-graficos_126.es.jpg)

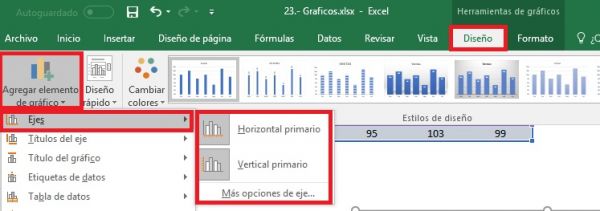

b.- Desde la barra superior, seleccionando “Diseño”; haciendo click en “Agregar elementos de gráfico”. Podemos seleccionar el / los eje(s) que queremos incorporar al gráfico.
![IM 23 GRAFICOS 127 IM 23 GRAFICOS 127](/uploads/cursos/5862/22506_im-23-graficos_127.jpg)
2.- Formato de los ejes
Haciendo click con el botón derecho sobre el eje vertical / eje horizontal se abre una ventana con la opción de “Dar formato al eje”
![IM 23 GRAFICOS 128 IM 23 GRAFICOS 128](/uploads/cursos/5862/22505_im-23-graficos_128.es.jpg)
A continuación se abre otra ventana a la derecha “Dar formato a eje” con cuatro iconos desde los que podemos dar formato a los ejes.
![IM 23 GRAFICOS 129 IM 23 GRAFICOS 129](/uploads/cursos/5862/22507_im-23-graficos_129.jpg)
A este menú también podemos llegar a través de la barra superior, haciendo click en “Formato” y seleccionando el eje vertical / horizontal. A continuación hacemos click en “Aplicar formato a la selección”.
![IM 23 GRAFICOS 130 IM 23 GRAFICOS 130](/uploads/cursos/5862/22510_im-23-graficos_130.jpg)
Opciones de Formato
La ventana “Dar formato a eje” nos ofrece diversas posibilidades:
![IM 23 GRAFICOS 129 IM 23 GRAFICOS 129](/uploads/cursos/5862/22507_im-23-graficos_129.jpg)
a.- El primer icono nos permite dar color al fondo de los valores de los ejes.
![IM 23 GRAFICOS 131 IM 23 GRAFICOS 131](/uploads/cursos/5862/22508_im-23-graficos_131.jpg)
También nos permite dar formato a la línea de los ejes (color, grosor, tipo de línea…).
![IM 23 GRAFICOS 132 IM 23 GRAFICOS 132](/uploads/cursos/5862/22509_im-23-graficos_132.jpg)
b.- El segundo, dar sombras o formato tres dimensiones a los valores de los ejes.
![IM 23 GRAFICOS 133 IM 23 GRAFICOS 133](/uploads/cursos/5862/22511_im-23-graficos_133.jpg)
c.- El tercero, la orientación de los valores de los ejes (horizontal, vertical, apilado…)
![IM 23 GRAFICOS 134 IM 23 GRAFICOS 134](/uploads/cursos/5862/22512_im-23-graficos_134.jpg)
d.- El cuarto, nos ofrece diversas opciones:
d.1.- En el desplegable “Opciones del eje”, los valores mínimos y máximos de los ejes. La selección de los valores mínimo y máximo nos va a permitir aplanar la serie o remarcar las diferencias. Este efecto visual lo podemos ver en los dos siguientes gráficos en los que representamos una misma serie.
![IM 23 GRAFICOS 135 IM 23 GRAFICOS 135](/uploads/cursos/5862/22513_im-23-graficos_135.jpg)
![IM 23 GRAFICOS 136 IM 23 GRAFICOS 136](/uploads/cursos/5862/22516_im-23-graficos_136.jpg)
El rango de los valores del eje. Si en el gráfico anterior el rango era de 20 (0, 20, 40, 60…), en el siguiente seleccionamos un rango de 50.
![IM 23 GRAFICOS 145 IM 23 GRAFICOS 145](/uploads/cursos/5862/22522_im-23-graficos_145.jpg)
El lugar donde el eje horizontal cruza al eje vertical (por su valor mínimo, por otro valor seleccionado…).
![IM 23 GRAFICOS 140 IM 23 GRAFICOS 140](/uploads/cursos/5862/22517_im-23-graficos_140.jpg)
Si hubiéramos seleccionado el eje horizontal esta opción nos permite elegir por donde lo cruza el eje vertical.
![IM 23 GRAFICOS 142 IM 23 GRAFICOS 142](/uploads/cursos/5862/22518_im-23-graficos_142.jpg)
Las unidades de los valores del eje (unidades, centenas, millares…). Convierte el valor a la unidad seleccionada e indica al lado del eje la unidad seleccionada.
![IM 23 GRAFICOS 141 IM 23 GRAFICOS 141](/uploads/cursos/5862/22519_im-23-graficos_141.jpg)
d.2.- En el desplegable “Marcas de graduación”, si queremos que figuren marcas de graduación
![IM 23 GRAFICOS 139 IM 23 GRAFICOS 139](/uploads/cursos/5862/22515_im-23-graficos_139.jpg)

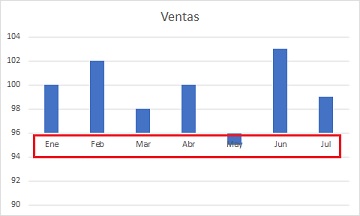

d.3.- En el desplegable “Etiquetas”, la posición donde aparezcan las etiquetas con los valores (junto al eje, arriba, abajo o que no aparezcan). Vamos a seleccionar el eje horizontal para ver este efecto.
![IM 23 GRAFICOS 143 IM 23 GRAFICOS 143](/uploads/cursos/5862/22520_im-23-graficos_143.jpg)
![IM 23 GRAFICOS 144 IM 23 GRAFICOS 144](/uploads/cursos/5862/22521_im-23-graficos_144.jpg)
d.4.- En el desplegable “Número”, el tipo de los valores (texto, numérico -especificando el número de decimales-, fecha…)
![IM 23 GRAFICOS 137 IM 23 GRAFICOS 137](/uploads/cursos/5862/22514_im-23-graficos_137.jpg)
El tamaño, tipo de letra y color de los valores de los ejes lo podemos gestionar desde el menú principal de Excel.
![IM 23 GRAFICOS 148 IM 23 GRAFICOS 148](/uploads/cursos/5862/22525_im-23-graficos_148.jpg)
