Organigramas y diagramas. Crear y configurar
Excel nos ofrece la posibilidad de crear organigramas, diagramas y otros esquemas a partir de unas auto-formas incorporadas en el programa.
Para insertar un diagrama lo podemos hacer de dos formas:
- Seleccionando en la barra de herramientas “Dibujo” (si está visible), o bien,
Seleccionando la opción “Insertar> Diagrama”. (esta forma es más usual). De esta manera nos aparecerá una “Galería de diagramas” con distintas opciones a elegir la que más nos interese.
- Una vez seleccionado el tipo de diagrama pulsamos “Aceptar” y nos aparece el modelo seleccionado y una barra de herramientas denominada “Diagrama” en la cual podemos configurar el diagrama, insertar o eliminar elementos, etc.
Como se puede apreciar en el organigrama aparece un cuadro raíz del que parten el reste (subordinados).
En las distintas opciones de la barra “Diagrama” podemos:
- Insertar un cuadro entre la raíz y los subordinados mediante la opción “Insertar forma> ayudante”.
- Insertar un cuadro subordinado mediante la opción “Insertar forma> subordinado”.
- Cambiar el diseño del organigrama mediante la opción “Diseño”.
- Seleccionar partes del organigrama mediante la opción “Seleccionar”.

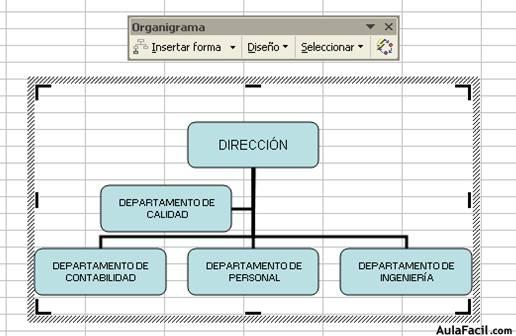

Personalizando nuestro diagrama obtenemos el siguiente resultado:
Si queremos suprimir algún cuadro (nodos) de los existentes en el organigrama, basta con seleccionarlo y pulsar la tecla “Suprimir” o “Del” según teclado.
RESUMEN:
- Seleccionar cualquier celda,
- Seleccionar la opción “Insertar> Diagrama”,
- Elegir un tipo de diagrama y pulsar “Aceptar”,
- Cambiar el organigrama según las distintas opciones de la barra de herramientas “Organigrama”.
