Perspectiva caballera

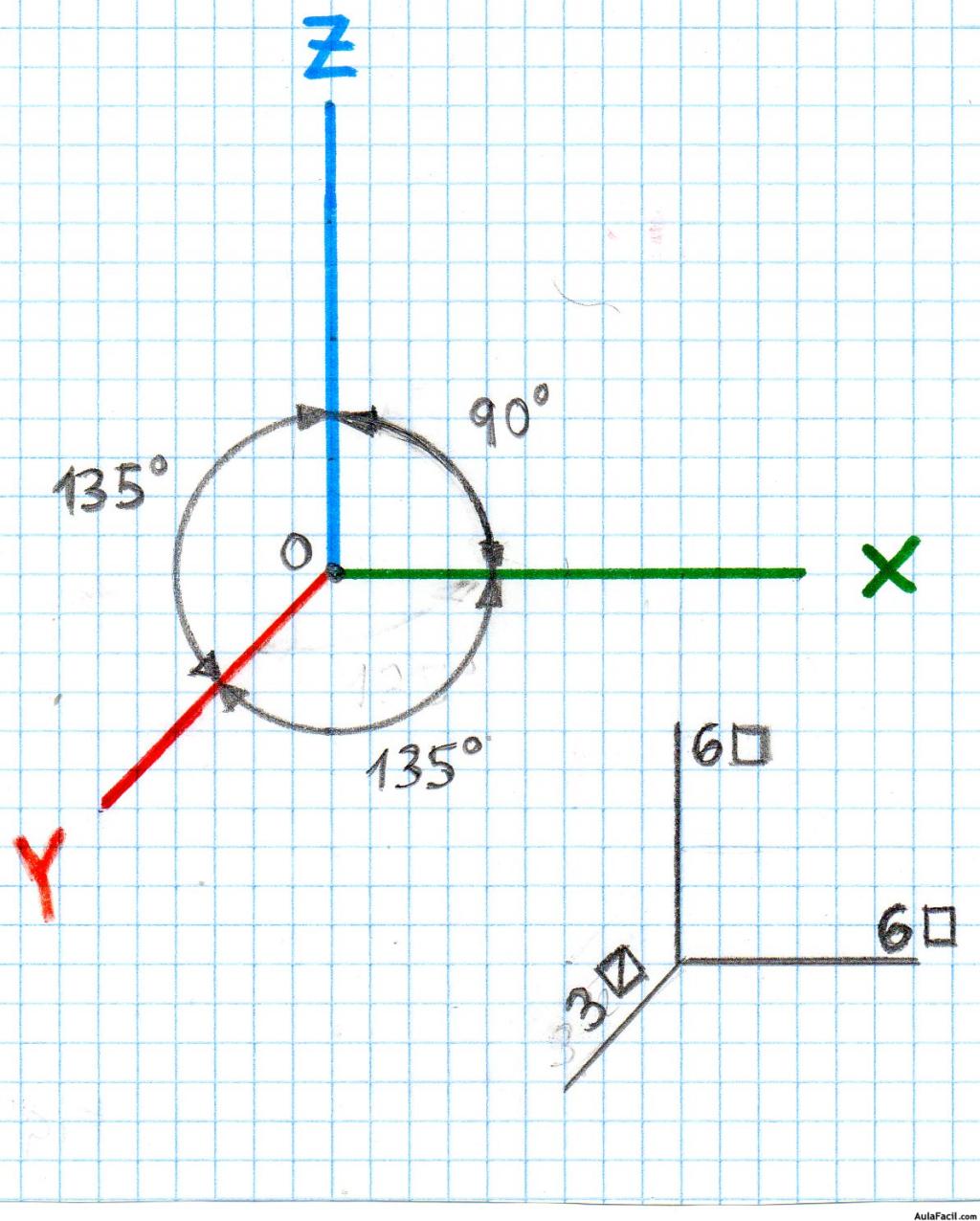

Figura 5

La perspectiva caballera se caracteriza por tener los ejes X y Z formando 90º entre ellos y el eje Y formando un ángulo de 135º con respecto a los anteriores.

En nuestro papel cuadriculado la dirección del eje X serán las líneas horizontales, la del eje Z será las líneas verticales y las del eje Y será las diagonales de las cuadrículas.

Además las dimensiones del objeto que tengan la misma dirección que los ejes X ó Z no sufrirán modificación pero las dimensiones que tengan la dirección del eje Y se verán afectadas por un coeficiente reductor que en nuestro caso será la raíz cuadrada de 2, o lo que es lo mismo 1,41, es decir, la longitud de 6 cuadrículas en los ejes X ó Z equivaldrá a la diagonal de 3 cuadrículas en el eje Y.
