Perspectiva dimétrica

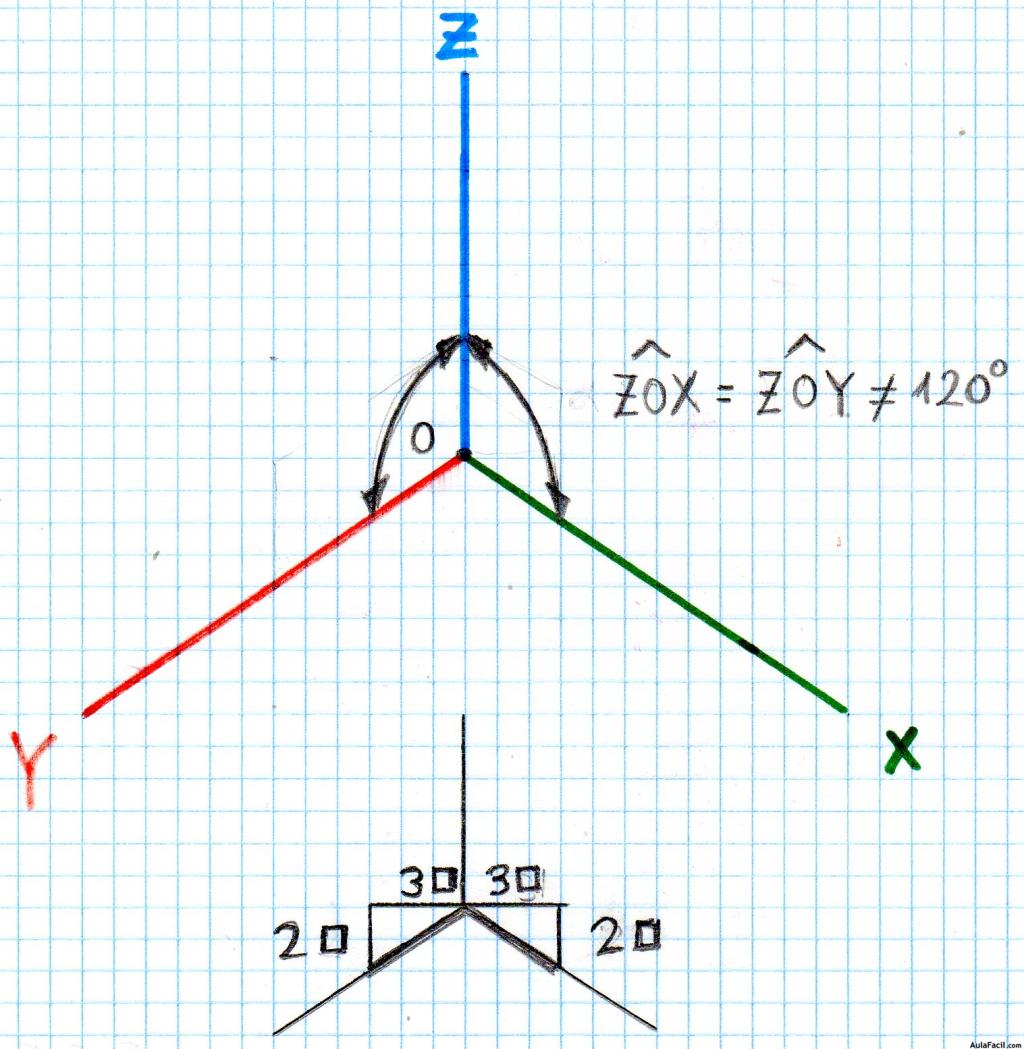

Figura 6

La perspectiva dimétrica se caracteriza por ser representada con el eje Z vertical y los ejes X e Y formando con respecto al eje Z ángulos iguales pero distintos de 120º ya que si formasen 120º tendríamos que hablar de la perspectiva Isométrica.

En nuestra hoja de papel cuadriculado tanto el eje X como el eje Y los trazaremos contando tres cuadrículas hacia la izquierda y dos hacia abajo en el caso del eje Y y tres cuadrículas hacia la derecha y dos hacia abajo en el caso del eje X. El eje Z lo trazaremos siguiendo una línea vertical.
